柴油發電機一文通識

1、柴油發電機組介紹
1.1柴發機組介紹

     保障項目供電的可靠性、延續性，滿足項目一級、二級負荷的供電要求，作為其第二電源應急使用。

1.2.柴發機組產品標準

     柴油發電機組需要滿足的標準

1.3.發電機組組成

       發電機組應包括柴油機、連鐵架基座、散熱器、發電機和直立式控制開關柜（包括加熱器）、發電機組至控制開關柜之母線（或電纜）、排煙系統、供油系統、起動電池及充電器、避震及隔震組件等。

1.4、發電機組類型

   按機組功率（選用機組通常不會超過2000KW）：

按使用對象：

按冷卻方式：

1.5、發電機組參數解析

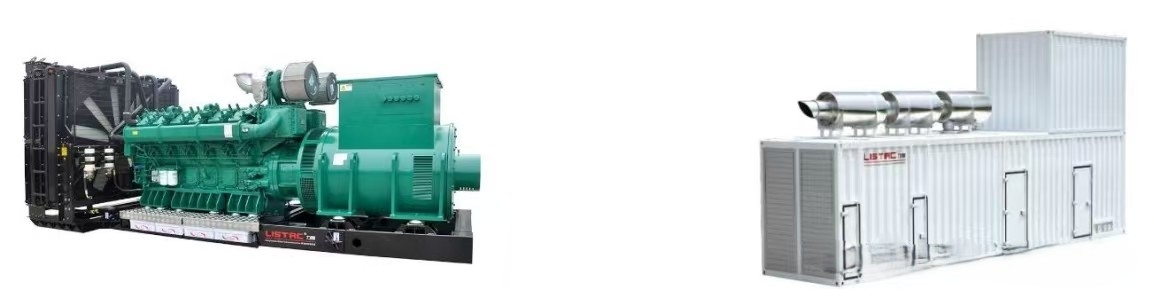

          通常分為工程機械用、車用、農業機械用、發電用、船用等行業使用。我們涉及的通常為民用建筑，選用的發電機組作為應急供電使用。通常按安裝的場所分為船用機組、陸用機組（下圖左）、集裝箱型機組（下圖右）。

一般的民用建筑選用的機組為陸用機組；集裝箱機組可以模塊化集成使用，提供供電，在大型的數據中心有采用這種類型機組。

發電機組對環境有一定要求，包括環境溫度、海拔、通風情況等。

如果環境溫度過低，導致油路不通暢，對發電機的啟動和運行帶來一定影響；如果海拔高，發動機油氣燃燒不充分，導致發電機的輸出功率受到影響；如果環境通風不暢，需要采用水冷機組。

輸出功率級別：輸出功率分為主用功率和備用功率兩種，對應不同的使用要求，具體如下：

1)主用功率：依據GB/T2820-97，在一定功率范圍內可以無限制運行，每運行12小時可累計1小時10%的過載；

2)備用功率：備用功率為應急使用的最大功率限值，不具備超負荷能力。年運行時間不超過500小時，年平均功率不超過標定功率的70%，備用功率點連續運行時間不超過1小時。

G1~G4要求：發電機的性能等級劃分為4種，G1、G2、G3、G4

G1: 連接的負載只規定基本電壓和頻率參數，適用于照明和簡單的電器負載。

G2: 電壓特性與電網類似，當負載發生變化時，允許短暫的電壓和頻率的誤差。適用于照明、水泵、風機等。

G3: 連接的設備對發電機組的電壓、頻率和波形有嚴格要求，適用于電信負載和晶閘管控制的設備。

G4: 連接的設備對發電機組的電壓、頻率和波形有嚴格要求，適用于數據處理設備和計算機系統。

例如：《GB50174-2017數據中心設計規范》第8.1.14規定：后備柴油發電機組的性能等級不應低于G3級；A級數據中心發電機組應連續和不限時運行，發電機組的輸出功率應滿足數據中心最大平均負荷的需要。B級數據中心發電機組的輸出功率可按限時500小時運行功率選擇。

并機要求：在環境允許的情況下，1600KW以內的發電機組采用單機比較合適，超過1600KW的宜采用并機。

2、認質認價介紹

2.1、發電機組品牌機價格參考

2.1.1 發電機常用品牌：

2.1.2 國內發電機組市場情況：

對大功率的整機及對排量電噴有嚴格要求的，卡特、康明斯、科勒整機品牌比較有競爭力。

2.1.3 商務價格參考

國產OEM：單位價格范圍：1000元/KW~1200元/KW

國產組裝：單位價格范圍：900元/KW~1100元/KW

2.2 發電機組關鍵參數

2.1.1 發電機組參數：

• 常載功率：XXXKW/備用功率XXXKW
• 額定電壓：400/230V(50Hz)、440/254V(60Hz)
• 接線方式：3相4線
• 頻率/轉速：50Hz/1500rpm、60Hz/1800rpm
• 功率因數：0.8（滯后）
• 電壓調整率(%)：穩態±1，瞬態+20~-15
• 頻率調整率(%)：穩態0~5可調，瞬態+10~-7
• 電壓波動率(%)：≤0.5
• 頻率波動率(%)：≤0.5
• 負荷突變電壓穩定時間(S)：≤1

2.2.2 設計圖紙中的表達：

1)系統圖和材料表中的表達：

自啟動發電機組：

• 常載XXXKw/備載XXXKw
• AC400/230V
• 50Hz
• 防護等級IP54
• 絕緣等級H級

2）平面布置圖中的表達：

3）關鍵參數解析

2.2.3 發電機組設備詢價

發電機組作為大型設備，造價高，技術要求復雜，設備招采周期長。發電機組詢價注意事項：

1）充分了解合同中我司應履行的義務和職責，不超越職責權限，不遺漏應履行義務。

2）詳細審閱所有技術文件，包括且不限于技術規格書、圖紙、合同文件、技術標準等。

3）根據技術文件編制發電機組詢價文件。

設備詢價標準格式

詢價說明：

1. 規格型號中，常用功率和備用功率為最主要參數，廠家參數不得低于該參數。
2. 詢價注明我司付款方式與廠家進行溝通。
3. 如果是廠家直接報價，一般交貨地址為項目現場，不負責設備就位，應提前與安裝分包單位進行溝通明確。
4. 現場開箱驗收應請業主、監理、咨詢等單位共同參加。

3、柴發容量估算指標

         按照IEC和國家標準的有關規定，應急柴油發電機組主要是為一級負荷中特別重要負荷及消防負荷供電。除此之外，為充分發揮柴油發電機組的作用，還可以向一些比較重要的商用負荷供電，這部分商用負荷多數為一些收費較高的營業場所。多數情況下首先根據火災情況確定應急柴油發電機組容量，然后再根據發電機的容量確定對商用負荷的供電范圍。

 柴發負荷在無圖估算階段可以按照變配電總負荷約15%~20%確定，但住宅類可能低于15%，五星級酒店、醫院等重要場所高于20%。下圖為規范中常用負荷估算指標。

規劃單位建設用地負荷指標

注：

1. 城市建設用地包括：居住用地、公共設施用地、工業用地、倉儲用地、對外交通用地、道路廣場用地、市政公用設施用地、綠化用地和特殊用地八大類，不包括水域和其它用地。
2. 超出表中三大類建設用地以外的其它各類建設用地的規劃單位建設用地負荷指標的選取，可根據所在城市的具體情況確定。
3. ha - 公頃

規劃單位建筑面積負荷指標

         注：超出表中三大類建筑以外的其它各類建筑的規劃單位建筑面積負荷指標的選取可結合當?shù)貙嶋H情況和規劃要求，因地制宜確定。

各類建筑物的用電指標

注：表中所列用電指標的上限值是按空調采用電動壓縮機制冷時的數值，機組采用直燃機時，用電指標一般采用電動壓縮機制冷時的用電指標降低25~35VA/m2。

根據表中單位建筑面積指標或者用地面積指標估算總負荷，然后按照不同業態(15%~20%)估算發電機總負荷。

4、設備驗收及運輸安裝注意事項

4.1驗收前準備

• 參照技術要求設計書中對交貨設備的技術指標。
• 準備設備進場交貨記錄表和設備聯合開箱驗收表。
• 準備檢查所需的工具。
• 根據合同文件準備交貨所需的設備圖紙。
• 設備到達交貨地點后，由監理單位組織施工單位、供貨廠家及業主等有關部門（必要時要求設計單位）共同進行開箱、檢查驗收。

4.2 貨物清點

• 對有包裝的設備，根據運單和裝箱單對貨物的包裝、外觀和件數進行清點；并檢查其產品說明書、合格證、調試大綱（方法）、備用備件及專用工具清單是否齊全。
• 對無包裝的設備，則直接進行設備外觀檢查及附件、備品的清點：并檢查其產品說明書、合格證、調試大綱（方法）、備用備件及專用工具清單是否齊全。
• 如果發現任何與合同約定或相關規范不符之處，經各方代表確認屬于供貨商責任，由供貨商處理解決（須明確具體時間和措施），處理解決方案并不免除供貨方有關責任。
• 設備清點結束，由參驗各方填寫《設備進場交貨記錄表》。

4.3 開箱檢驗

設備開箱后應按下列項目進行檢查并做好記錄：

1. 檢查箱號、箱數以及包裝情況；
2. 檢查設備的名稱、規格、型號；
3. 檢查設備部件的裝配是否正確完整，有無裝反、裝錯和漏裝；
4. 檢查緊固件（螺絲螺母卡簧等）是否安裝正確，完整及可靠；
5. 檢查密封圈的硬度、顏色及與樣品的配合是否過緊過松或者偏位；
6. 檢查所有移動零部件是否移動順暢；
7. 檢查設備的實際安裝位置是否與設計安裝位置符合；
8. 檢查設備的技術文件、資料及專用工具是否配備完整；
9. 檢查設備有無缺損件，表面有無損壞、銹蝕和擦痕等；
10. 開箱檢驗結束后，由參驗各方填寫《設備聯合開箱驗收表》。

若發現設備有較大損傷，應做好詳細記錄、拍照或錄像，并由參驗各方現場簽字確認。經各方代表確認屬于供貨商責任，由供貨方處理解決（須明確具體時間和措施），處理解決方案并不免除供貨方有關責任。

在設備開箱檢查中，設備及其零部件和專用工具，安裝單位均須妥善保管，不得使其變形、損壞、銹蝕、錯亂和丟失。隨機的元件，安裝單位須按實際安裝，剩余元件隨同備品、備件、工器具須保存完好，竣工后與設備同時移交。

4.4 柴發運輸與安裝

柴發機組屬于大型設備，同時造價又高，對運輸和安裝有較高的要求。一般柴發出廠前已經進行了各項測試，組裝已經到位，會采用整體運輸?shù)姆绞?。柴發機組出廠后一般是汽車陸運，在吊裝時必須按照廠家要求，使用設備的吊耳進行起吊，運輸過程中必須避免顛簸路段，盡量減少不必要的振動。

4.4.1 配套及注意事項

1、配套

發電機組包括：發電機組、配套的冷卻設備、配套的環保處理設備、配套的供油設備

2、注意事項：

發電機組須符合GB2820-1990《工頻柴油發電機組通用技術條件》之要求，并配置消除無線電干擾的裝置。發電機組須與發電機直聯并裝于共同底座上的柴油機組成。除手動操作控制件外，所有外露的動作部件須完全封閉或設有防護裝置，以免工作人員意外接觸。防護裝置須可拆卸。

發電機組應在扣除所有機械和電力驅動輔助設備的供電后，能在40℃的周圍氣溫和99%的濕度下及亦可在-10℃冬季環境溫度起動，以0.8的功率系數，滿負荷狀態下，連續凈輸設備表所示之負荷，（低壓機組380伏3相5線50Hz的電力）。

發電機組須提供有手動和全自動起動之設置。因過熱而易導致?lián)p壞的所有暴露表面應嚴加保護。按BS 381 C中規定的第631號BS漆色規程，發電機組，底座及其輔助設備的所有黑金屬。凡可涂漆之處，一律用防銹漆作底漆，外層涂灰色耐熱漆。溫度高的表面部份應涂上能耐熱高達 650℃ 高溫面不會損壞的耐熱油漆。

散熱風機由導風管經消聲器排到室外，散熱風機保證有足夠的工作壓力。排煙管直上塔樓頂層，煙道要有足夠的壓力，如有需要應自設排氣機輔助。須計算資料證明及所需之排煙管尺寸。所選用的發電機組之發動機必須配合排煙管的長度的要求，不得有任何影響而降低發電機的額定輸出功率、最大后備輸出功率或其他方面的作用。

4.4.2 柴油發電機組安裝注意事項

1.安裝地點需通風條件好，發電機端應有大型的進風口，柴油機端應該也具有良好的出風口。出風口面積應大于油箱面積1.6倍以上。

2.安裝地的周圍應清潔度高，附近禁止放置能產生酸性、堿性等腐蝕性氣體和蒸汽的物品。有條件的廠家應配置滅火裝置。

3.若在室內使用，必須將排煙管道通到室外，把煙排到外面。管徑要大于消音器的出煙管直徑，所接之管路的彎頭不宜超過4個，以保證排煙暢通，并應將管子向下傾斜4--11度，避免雨水流入；若排氣管是垂直向上安裝的，需要安裝防雨罩。

4.基礎采用混凝土時，在安裝時須用水平尺測其水平度，使機組穩定在水平的基礎上。機組與基礎之間應有專用防震墊或地腳螺栓。

5.機組外殼必須有可靠的保護接地，對需要中性點直接接地的發電機，則應該由專業人員進行中性點接地，并配備防雷裝置，不可以利用市電的接地裝置進行中性點直接接地。

6.發電機與市電的雙向開關必須質量過關，以防倒送電。雙向開關的接線可靠性應該經過當?shù)毓╇姴块T的檢驗認可。

7.起動電瓶的接線必須結實穩固。
